剎車盤加工工藝和設備的選擇（上）
汽車剎車盤，簡單說就是一個圓的盤子，主流材質為鑄鐵，也有專供高檔車使用的碳陶復合材料。車子行進時剎車盤也是轉動的，卻在制動系統中起到了十分重要的作用。好的剎車盤制動穩定，沒有噪音，不抖動，但是對于機械加工的技術要求較高，這里我們就來說說剎車盤相關加工工藝的設計方案 ，供大家學習。
汽車剎車有盤剎和鼓剎兩種結構。與鼓式制動器比較，盤式剎車具有以下優點：
①盤式剎車散熱性好，在連續踩踏剎車時不易造成剎車熱衰退。
②剎車盤在受熱之后的尺寸變化，不會使踩剎車踏板的行程增加。
③盤式剎車系統反應快速，可做髙頻率的剎車動作。
④盤式剎車的構造簡單，且容易維修。
⑤剎車盤的排水性較佳。

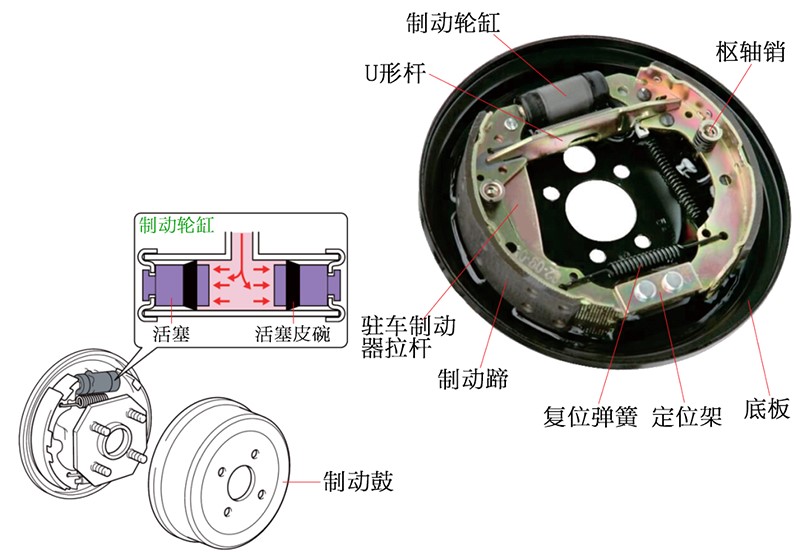

因此，現在很多中、髙級轎車采用全盤剎，普通轎車則采用前盤后鼓；而相對低速且需要制動力大的卡車、巴士，仍采用鼓剎。剎車制動原理如圖１和圖2所示。

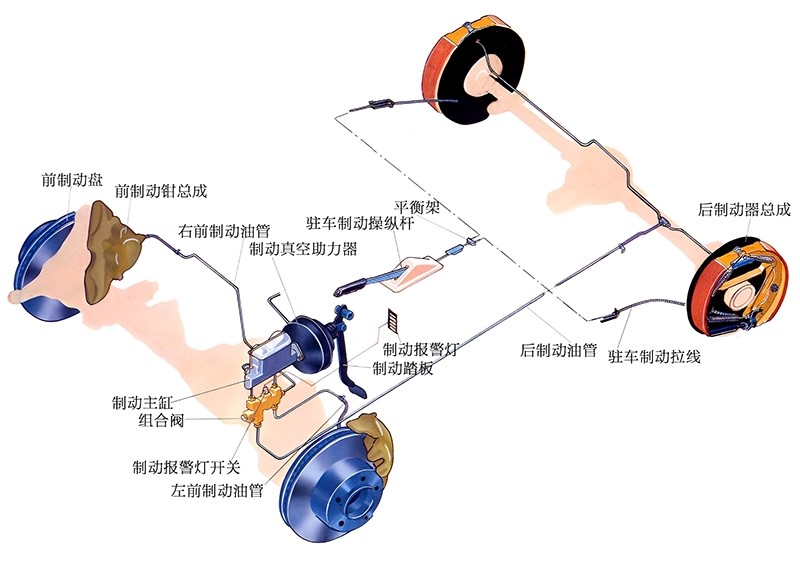

圖1 剎車制動原理
剎車盤的類型
剎車盤分為實心盤（單片盤）（見圖3）和通風盤（雙片盤）（見圖4）。通風盤具有通風功能。在圓周上有許多通向圓心的孔洞，稱為風道。汽車在行使中通過風道處的空氣對流，來達到散熱的目的，比實心式散熱效果要好許多。大部分轎車都是前驅，前盤使用頻率高、發熱量較大，故采用前通風盤，而后懸掛非驅動端則采用實心盤（單片盤），當然也有前后都是通風盤的。

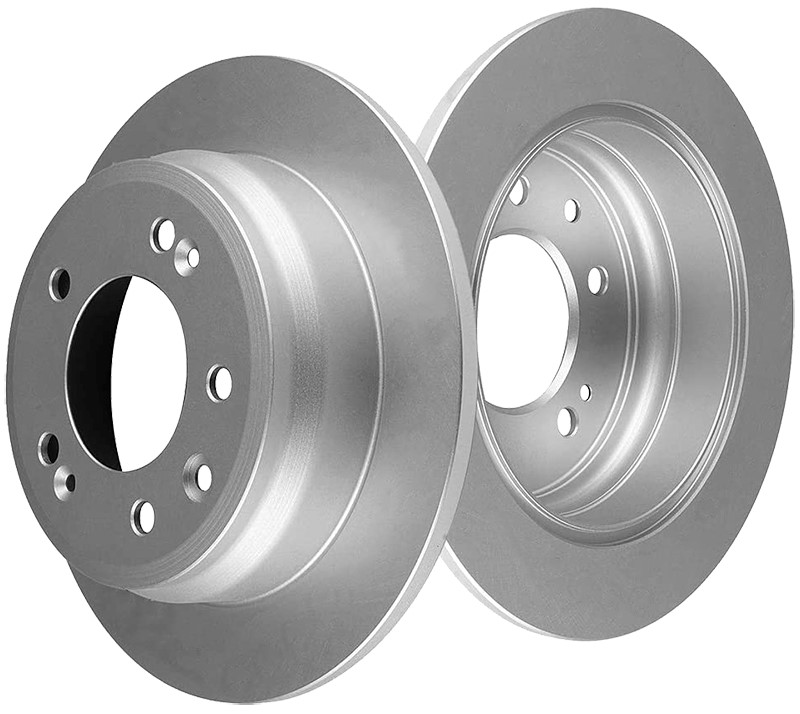

圖3 實心盤（單片盤）

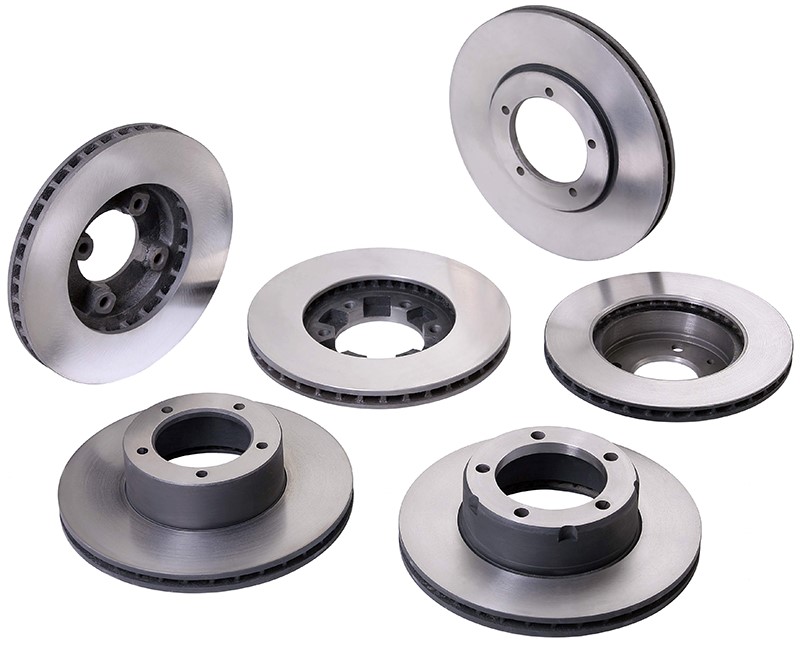

圖4 通風盤（雙片盤）
剎車盤為典型的盤類薄壁零件，加工內容主要為車削和磨削工序，加工難點是如何保證成品尺寸和形位精度。考慮到部分剎車盤的直徑較大，超出了臥式車削中心的加工范圍，并且工件的裝夾和找正都比較費力，為提髙工藝剛性，優化工藝流程，現在大多數剎車盤加工企業使用的都是剎車盤數控立車（見圖5）＋剎車盤車磨一體機。
圖5 剎車盤數控立車
剎車盤加工的重點是保證尺寸精度和幾何公差要求，特別是兩處剎車端面的平行度要求，針對不同的剎車盤，車削加工通常分成2道工序（粗車+精車）；分成3序（粗車+半精車+精車）加工時，一是為了平衡節拍，二是為了將粗、精加工徹底分開，滿足較高的工序能力指數（Cpk值）要求。
